工業以太網交換機

JW-SE20(GF1.Ex)-B 系列

產品性能參數列表資料下載

產品簡介

JW-SE20(GF1.Ex)系列非管理型工業以太網交換機，最大支持1個千兆SFP接口， 8個10/100M自適應電口。專為室內外惡劣環境下，視頻穩定傳輸應用而開發設計。能保證視頻在嚴苛環境下傳輸無卡頓。工業級全封閉無風扇、金屬外殼設計，支持設備在-45℃～+85℃環境下正常穩定運行，電源輸入過流、過壓保護及電源系統系統采用冗余設計，支持故障時無縫切換，無需人工干預。高等級 EMC 防護，能有效地抵抗靜電、脈沖、雷擊的干擾，采用抗震的導軌/壁掛式安裝，安裝方便。

功能特點

支持1個千兆光口，4個或8個10/100M自適應電口
支持IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE 802.3z、IEEE 802.3ab等標準協議
完全兼容標準的以太網應用，對接方便
支持SFP光口熱插拔，維護便捷
支持存儲轉發交換方式
自動MAC地址學習功能
支持無風扇散熱，-40~85℃寬溫工作
支持支持雙電源冗余供電
支持電源防反接保護、高可靠的過流/過壓保護
支持EMC 4級防護，保障設備穩定運行
工業級設計標準，IP40防護
安裝簡便、即插即用
面板指示監視工作狀態，全面的簡化故障的解決
平均無故障時間MTBF≥10萬小時

典型應用

外形尺寸

選型指導

推薦型號

千兆光口

百兆電口

電源

機箱結構

傳輸距離

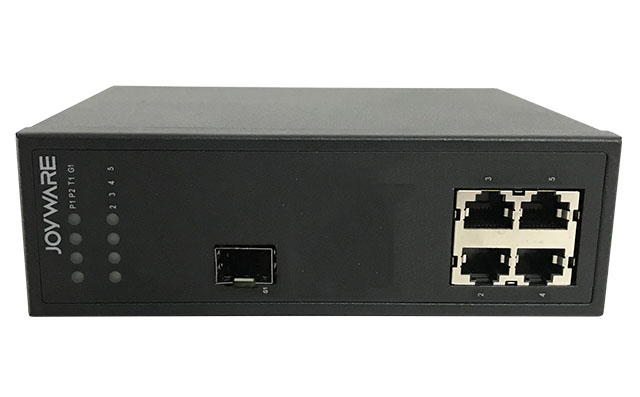

JW-SE20(GF1.E4)-B

AC220V

(DC12V適配器)

導軌式

20、40、60、

80、100KM可選(SFP光口)

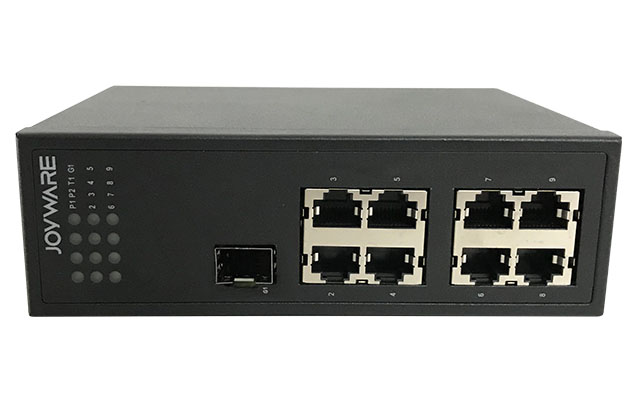

JW-SE20(GF1.E8)-B

型號參數	JW-SE20(GF1.E4)-B-L	JW-SE20(GF1.E8)-B-L
光學指標
光纖接口	SC接口（SFP光口可熱插拔）	SC接口（SFP光口可熱插拔）
光功率	-15~-8dBm (20km光模塊)	-15~-8dBm (20km光模塊)
靈敏度	≤-33dBm (20km光模塊)	≤-33dBm (20km光模塊)
網絡指標
物理接口	4個RJ45 10/100M自適應	8個RJ45 10/100M自適應
以太網標準	IEEE 802.3 10BaseT、IEEE 802.3u 100BaseT/TX/FX IEEE 802.3ab 1000BaseT/X、IEEE 802.3z 1000BaseSX/LX
整機交換容量	7.6Gbps	7.6Gbps
MAC容量	8K	8K
包轉發率	4.9Mpps	4.9Mpps
緩存	1M	1M
EMC參數
靜電抗擾度	4級防護	4級防護
浪涌抗擾度	4級防護	4級防護
其他參數
電口	Link/ACT,Speed	Link/ACT,Speed
電源	PWR	PWR
運行指示燈	RUN	RUN
供電電源	DC 12V/1A（雙冗余電源）	DC 12V/1A（雙冗余電源）
電源保護	防反接、過載保護	防反接、過載保護
功耗	? 10W	? 10W
工作溫度	-40~85℃	-40~85℃
儲存溫度	-55℃~105℃	-55℃~105℃
工作濕度	5~90%無冷凝	5~90%無冷凝
外殼	金屬材質，無風扇	金屬材質，無風扇
尺寸	150mm×118mm×48mm	150mm×118mm×48mm
安裝方式	導軌式（DIN 35）	導軌式（DIN 35）
重量	≤1kg	≤1kg
MTBF	≥10萬小時	≥10萬小時
