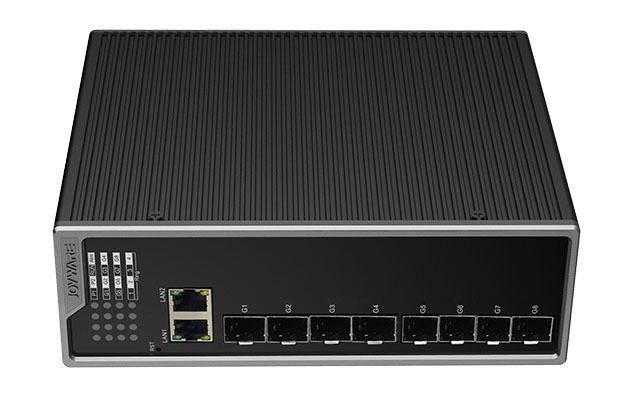

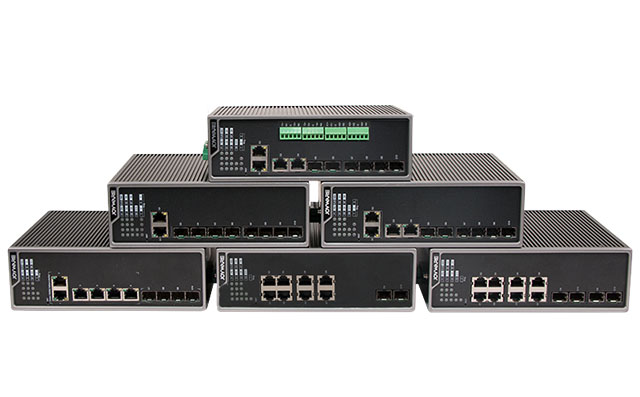

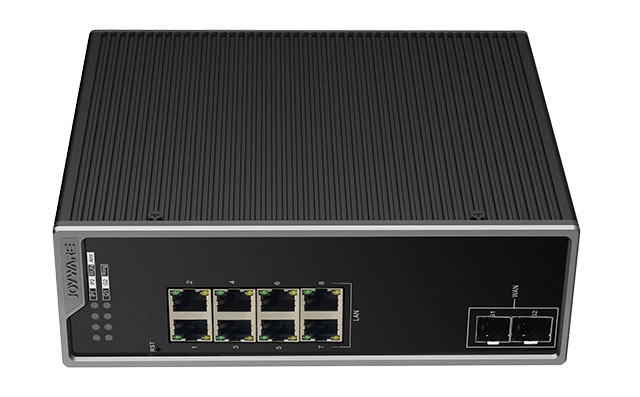

全千兆智慧接入終端

JW-SE20(GFx.GEx)-F

產品性能參數列表資料下載

產品概述

JW-SE20(GFx.GEx)-F 全千兆系列智慧接入終端最多支持10個千兆光/電組合接口。該系列設備支持接入安全認證，可以實現MAC地址、用戶名、端口等方式接入安全認證，有效隔離非法接入設備。支持協議安全策略，可對非安防行業協議進行過濾，有效防止非法視頻接入。具有二層管理工業以太網交換機功能，有效抑制廣播風暴、端口控制、流量統計、鏈路聚合、端口鏡像、802.1x、VLAN劃分、鏈路層發現協議（LLDP）、IGMP Snooping等協議。

功能特點

支持設備端口網絡傳輸延長,使用超五類帶屏蔽及以上網線時，對應端口的數據傳輸最遠可達220米，無需降速，支持多路視頻取流
電口速率降速成10M，對應端口數據傳輸可達250米
支持MAC、802.1x接入安全認證
支持基于SMEP SNOOPING技術，可對接入設備進行安防協議（ONVIF、OBCP等）探測認證，有效防止非安防設備非法接入
支持端口實時數據流進行流量識別和過濾，支持視頻數據業務的通行以及非授信任業務的阻斷功能
支持冗余端口關閉功能，無設備接入的端口，可關閉，當檢測到有設備接入且通過安全評估后啟動端口
支持OB-Ring 環網協議，自愈時間小于20ms，且環路恢復再次閉環時間為0s，支持標準RSTP協議，與第三方組環應用
支持環路保護功能
支持PVLAN、IEEE 802.1q VLAN劃分，有效隔離不同業務傳輸
支持鏈路匯聚、IEEE 802.1p、QOS、流量統計、端口鏡像、LLDP等功能
支持 IGMP Snoopig和GMRP過濾多播封包
支持SNMP V1/V2/V3簡單網絡管理協議
支持端口隔離
支持流量統計
支持端口鏡像
支持視頻專用通道，保證視頻傳輸通暢
支持選配RS485/RS232/RS422數據及K信號接口，并支持透明傳輸
支持選配光保護，能自動隔離斷電故障設備，實現斷電保護
支持一鍵設置整條鏈路成環/去環功能（簡單易操作）
支持多種配置方式：命令行接口（CLI），SSH、WEB、IVS9100運維管理軟件
支持支持雙電源供電，同時具有防反接保護、高可靠的過流/過壓保護
支持EMC4級保護，保障設備穩定運行
支持無風扇散熱，-40~85℃寬溫工作
支持遠程批量升級、配置導入、導出功能
支持端口報警、流量閥值告警、環網告警
具備完善的網絡診斷功能，具備電源管理、鏈路狀態管理、光器件工作狀態監測、數據管理、冗余管理、端口管理、系統日志、支持SNTP簡單網絡時間協議
支持一鍵恢復出廠設置功能
導軌式/壁掛式安裝

典型應用

外形尺寸

壁掛式安裝尺寸圖（單位：mm）導軌式安裝尺寸圖（單位：mm）

選型指導

推薦型號	千兆光口	千兆電口	千兆combo口	開關量 IN	開關量OUT	電源	機箱結構	傳輸距離
JW-SE20(GF2.GE8)-F-L	2	8	\	\	\	AC 220V (DC12V適配器）	導軌式/壁掛式	20、40、60、80、100KM可選
JW-SE20(GF4.GE6)-F-L	4	6	\	\	\
JW-SE20(GF4.GE6.K22)-F-L	4	6	\	2	2
JW-SE20(GF6.GE4)-F-L	6	4	\	\	\
JW-SE20(GF8.GE2)-F-L	8	2	\	\	\
JW-SE20(GF4.GE8)-F-L	2	6	2	\	\

型號參數	JW-SE20(GFx.GEx)-F
交換屬性
網絡協議	IEEE 802.3 10BaseT IEEE 802.3u 100BaseT/TX/FX IEEE 802.3ab 1000BaseT/X IEEE 802.3z 1000BaseSX/LX IEEE 802.3x流控 IEEE 802.1q VLAN
通信協議	CSMA/CD
轉發方式	存儲轉發
整機交換容量	51.2Gbps
整機包轉發率	41.664Mpps
MAC容量	16K
緩存	2Mbit
包過濾功能	可對廣播包進行過濾
接口參數
千兆光口	IEEE 802.3z(1000Base-SX/LX)
千兆電口	IEEE 802.3u(100Base-TX) IEEE 802.3 Ethernet 以太網 IEEE 802.3u Fast Ethernet
開關量	2路輸入/2路輸出(選配)
產品特性
冗余技術	OBRing(OB Real-Time Ring)，RSTP
組播協議	IGMP Snooping
VLAN劃分	PVLAN、IEEE802.1q VLAN
帶寬管理	支持端口聚合，端口限速，廣播風暴抑制
服務質量	支持TOS，COS
網絡監控	中威網管軟件，支持SNMP V1/V2/V3，支持WEB、SSH和Telnet，流量統計
設備管理	支持遠程升級，下載配置，設備報警功能，支持自動拓撲發現功能
設備維護	支持端口鏡像，支持鏈路檢測功能，支持光器件工作狀態監測
指示燈/開關量/傳輸距離參數
運行指示燈	RUN
電源指示燈	PWR
接口指示燈	Link/ACT,Speed(電口)
K輸入	2路輸入(部分機型支持)
K輸出	2路輸出(部分機型支持)
雙絞線	220m(采用標準CAT5，CAT5e網絡線纜)
單模光纖	1310：20km，40km 1490：60km，80km，100km 1550：20~100km
其他參數
工作溫度	-40℃~85℃
存儲溫度	-55℃~105℃
工作濕度	0~95%無冷凝
外殼	鋁型材無風扇
防護等級	IP40
尺寸	195mm159mm65mm
重量	≤2kg
安裝方式	壁掛式/導軌式
EMC	IEC(EN)61000-4-2(靜電)4級 IEC(EN)61000-4-3(電磁場)4級 IEC(EN)61000-4-4(快速瞬變)4級 IEC(EN)61000-4-5(浪涌)4級 IEC(EN)61000-4-9(脈沖磁場)4級
電源參數
輸入電壓	AC 220V(DC 12V適配器)
接入端子	6芯5.08mm間距工業端子
功率	≤10W
MTBF	大于10萬小時
過載保護	支持
反接保護	支持
冗余保護	支持
